Akumulačné zásobníky s možnosťou prípravy teplej úžitkovej vody vhodné k mnohým druhom vykurovacích systémov vrátane tepelných čerpadiel.
V závislosti od teploty vykurovacej vody, ktorá sa akumuluje v nádrži, umožňuje zapojenie s kotlom väčšinou priamo ohrev TÚV vo vnútornej nádrži na požadovanú teplotu. Naopak, zapojenie na solárne kolektory alebo tepelné čerpadlo TÚV iba predhreje a treba zaradiť ďalší (napríklad elektrický) ohrievač vody, ktorý vodu ohreje na požadovanú teplotu. Priamo do akumulačnej nádoby možno namontovať aj elektrický ohrev, ktorý umožňuje elektrická výhrevná jednotka TJ 6/4" alebo výhrevná príruba TPK.
Typy
Typy akumulačných nádrží NADO a NADOS s prípravou TÚV
NADO v1 - príruba na montáž výhrevnej jednotky TPK »
NADO v2 - príruba na montáž výhrevnej jednotky TPK + výmenník 1,5 m2 »
NADO v6 - nerezový prietokový zásobník + rúrkový výmenník + dva nátrubky pre elektrickú výhrevnú jednotku typu TJ »
NADO v11 - nerezový prietokový zásobník + rúrkový výmenník + dva nátrubky pre elektrickú výhrevnú jednotku typu TJ »
NADOS v1 - bez príruby iba s nátrubkami pre elektrickú výhrevnú jednotku typu TJ »
NADOS v2 - bez príruby iba s nátrubkami pre elektrickú výhrevnú jednotku typu TJ »
 |

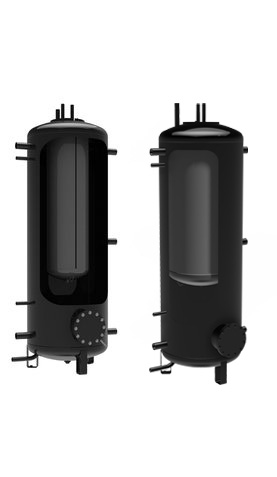

NADO v1
Akumulačné nádrže NADO sa vyrábajú s prírubou s roztečou skrutiek 210 mm na montáž prírubovej jednotky TPK. V štandardnom prevedení je príruba zaslepená.
Nádrž obsahuje vnútorný smaltovaný zásobník o objeme 140, 200, 250 a 300 litrov. Vhodná ako zásobník k vykurovacím systémom s kotlami na tuhé palivá.
Akumulačné nádrže sa dodávajú bez izolácie. Izolácia sa dodáva na objednávku.
| Typ NADO v1 |
500/140 v1
500/200 v1
|
750/140 v1
750/200 v1
| 1000/140 v1
1000/200 v1 |
|---|
| Objem vykurovacej vody v nádrži (l) |
475 |
772 |
999 |
Objem vnútorného zásobníku
/ výmenníku pre ohrev TV (l) |
140
210
279 |
140
210
260 |
140
210 |
| Hmotnosť (kg) |
113
127
153 |
137
151
180 |
152
166 |
| Trieda energetickej účinnosti |
 |
 |
|
|
 |

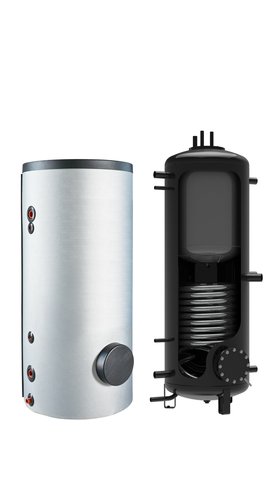

NADO v2
Akumulačné nádrže NADO sa vyrábajú s prírubou s roztečou skrutiek 210 mm na montáž prírubovej výhrevnej jednotky TPK. V štandardnom prevedení je príruba zaslepená.
Nádoba obsahuje výmenník s plochou 1,5 m² na pripojenie ďalšieho vykurovacieho systému (napr. SOLAR). Rúrkový výmenník nemožno použiť na prietokový ohrev teplej úžitkovej vody. Nádrž obsahuje vnútorný smaltovaný zásobník s objemom 140 litrov podľa veľkosti akumulačnej nádrže..
Na zákazku možno rozmiestnenie nátrubkov a ich množstvo zmeniť. Pre nádrže s vnútorným zásobníkom s objemom 140 l možno inštalovať výhrevnú jednotku TJ 6/4".
Akumulačné nádrže sa dodávajú bez izolácie. Izolácia sa dodáva na objednávku.
| Typ NADO v2 | 500/140 v2 | 750/140 v2 | 1000/140 v2 |
|---|
| Objem vykurovacej vody v nádrži (l) |
475 |
772 |
999 |
Objem vnútorného zásobníku
/ výmenníka pre ohrev TV (l) |
140 |
140 |
140 |
| Hmotnosť (kg) |
143 |
168 |
180 |
| Trieda energetickej účinnosti |
|
|
|
|
 |

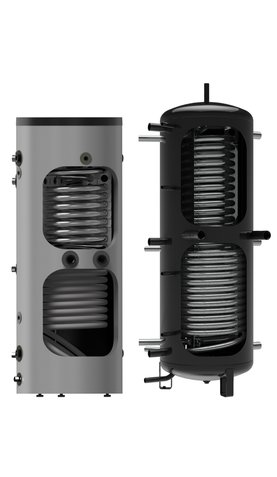

NADO v6
Akumulačné nádrže NADO sa vyrábajú s dvoma nátrubkami G 6/4" pre montáž skrutkovacej výhrevnej jednotky TJ s predĺženou chladnou časťou a výkonom maximálne 2×6 kW. Na zákazku možno rozmiestnenie nátrubkov a ich množstvo zmeniť.
Nádoba obsahuje oceľový rúrkový výmenník s plochou 2,2 alebo 3,3 m2 na pripojenie ďalšieho vykurovacieho systému (napr. SOLAR). Oceľový rúrkový výmenník nemožno použiť na prietokový ohrev teplej úžitkovej vody.
Nádrž obsahuje vnorený nerezový výmenník na prípravu teplej vody s objemom 20, 25, 35 alebo 45 litrov podľa veľkosti akumulačnej nádrže.
Akumulačné nádrže sa dodávajú bez izolácie (okrem NADO 300 v6). Izolácia sa dodáva na objednávku.
| Typ NADO v6 | 300/20 v6
s izoláciou | 500/25 v6 | 750/35 v6 | 1000/45 v6 |
|---|
| Objem nádrže (l) |
320 |
475 |
772 |
999 |
| Objem zásobníku TV (l) |
20 |
23 |
32 |
37 |
| Hmotnosť (kg) |
106 |
134 |
165 |
197 |
| Trieda energetickej účinnosti |
|
|
 |

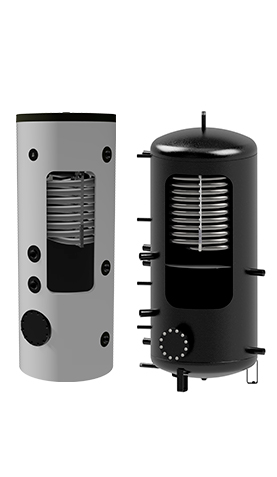

NADO v11
Akumulačné nádrže NADO sa vyrábajú s dvoma nátrubkami G 6/4" pre montáž skrutkovacej výhrevnej jednotky TJ s predĺženou chladnou časťou a výkonom maximálne 2×6 kW. Na zákazku možno rozmiestnenie nátrubkov a ich množstvo zmeniť. Do príruby je možné inštalovať vykurovaciu jednotku TPK 210-12.
Nádrž obsahuje vnorený nerezový výmenník na prípravu teplej vody s objemom 20 alebo 23 litrov podľa veľkosti akumulačnej nádrže.
Akumulačné nádrže sa dodávajú bez izolácie (okrem NADO 300 a NADO 400 v11). Izolácia sa dodáva na objednávku.
| Typ NADO v11 | 300/20 v11 | 400/20 v11 | 750/25 v11 | 1000/25 v11 |
|---|
| Objem zásobníka (l) |
320 |
405 |
772 |
999 |
| Objem zásobníka TV (l) |
20 |
20 |
23 |
23 |
| Hmotnosť (kg) |
106 |
122 |
165 |
197 |
| Trieda energetickej účinnosti |
|
|

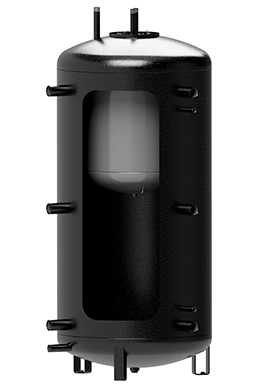

NADOS v1
Akumulačné nádrže NADOS sa vyrábajú bez príruby.
Nádrž obsahuje vnútorný smaltovaný zásobník o objeme 140 litrů. Vhodná ako zásobník k vykurovacím systémom s kotlami na tuhé palivá.
Akumulačné nádrže sa dodávajú bez izolácie. Izolácia sa dodáva na objednávku.
| Typ NADOS v1 |
800/140 v1 |
| Objem vykurovacej vody v nádrži (l) |
775 |
Objem vnútorného zásobníku
/ výmenníku pre ohrev TV (l) |
140 |
| Průměr (mm) |
790 |
| Výška (mm) |
1880 |
| Hmotnosť (kg) |
128 |
| Trieda energetickej účinnosti |
|

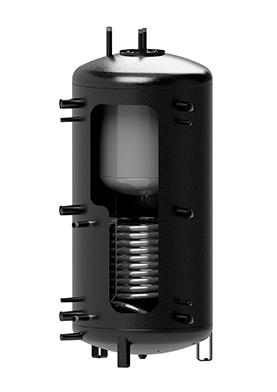

NADOS v2
Akumulačné nádrže NADOS sa vyrábajú bez príruby.
Nádoba obsahuje výmenník s plochou 1,5 m² na pripojenie ďalšieho vykurovacieho systému (napr. SOLAR). Rúrkový výmenník nemožno použiť na prietokový ohrev teplej úžitkovej vody. Nádrž obsahuje vnútorný smaltovaný zásobník o objeme 140 litrů.
Do nádrže možno inštalovať výhrevnú jednotku TJ 6/4".
Akumulačné nádrže sa dodávajú bez izolácie. Izolácia sa dodáva na objednávku.
| Typ NADOS v1 |
800/140 v2 |
| Objem vykurovacej vody v nádrži (l) |
775 |
Objem vnútorného zásobníku
/ výmenníku pre ohrev TV (l) |
140 |
| Průměr (mm) |
790 |
| Výška (mm) |
1880 |
| Hmotnosť (kg) |
155 |
| Trieda energetickej účinnosti |
|
Na stiahnutie
Dokumentácia
Informačné listy
Katalóg akumulačných nádrží
V katalógu nájdete podrobné technické údaje jednotlivých typov.
